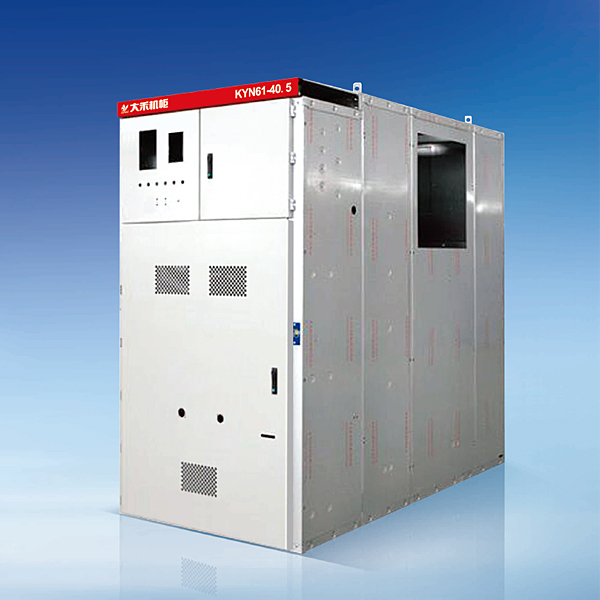

KYN61-40.5 铠装移开式交流金属封闭开关设备柜体(中置式)

所属分类：

打印当前页

将此页放入收藏夹

发邮件给我们：dahoo@dahoo.net

给我们致电：0577-62926288　62926388

在线联系：企业QQ

概述

KYN61-40.5型开关柜系三相交流50Hz、额定电压40.5KV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，并具有对电路实行控制、保护和监测等功能。

结构说明

开关柜按GB3906和IEC298标准而设计。整体由柜体和可抽出部件(手车)组成，柜体结构均采用敷铝锌板或镀锌板用螺栓联接组装而成，开关柜分隔为断路器室、母线室、电缆室和仪表室，所有金属构件均可靠接地，主回路系统的各隔室均设有独立的压力释放通道，在电缆室内可设置10×60mm的接地母线。

主要特点

· 柜体结构采用组装式，断路器采用于车中置式结构、体积缩小；
· 可选配：本公司真空断路器VW1-40.5、厦门华电真空断路器VEP-40.5，同类断路器具有互换性；
· 配备专用可升降式转运车，转运车与柜体定位准确、锁定可靠；
· 主开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”联锁功能。
· 所有的操作均可在柜门关闭状态下进行，保障操作人员的安全；
· 电缆室空间充裕，可连接多根电缆，并可架空出线；
· 外壳防护等级为 IP3X，手车室门打开及各隔室间防护等级为 IP2X；
· 材质可选用镀锌板或敷铝锌板制作。

柜体尺寸

高度(Height)×宽度(Width)×深度(Depth):
2400mm 1200mm 2600mm
