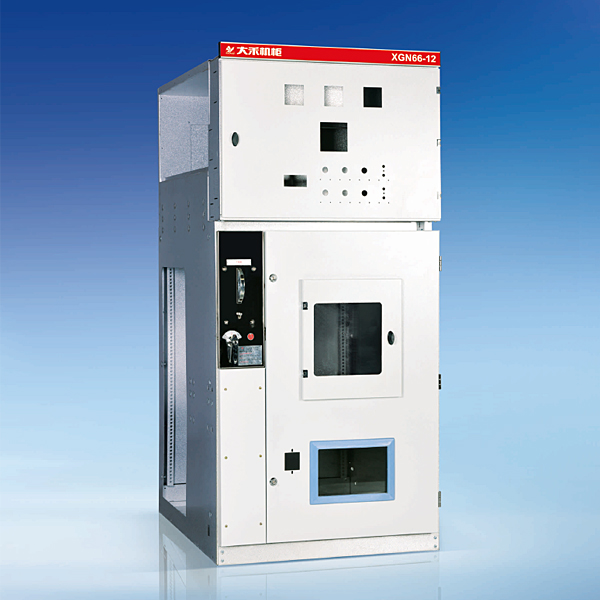

XGN66-12 箱型固定式开关设备柜体

所属分类：

打印当前页

将此页放入收藏夹

发邮件给我们：dahoo@dahoo.net

给我们致电：0577-62926288　62926388

在线联系：企业QQ

概述

XGN66-12型开关柜适用于3-10KV,三相交流50Hz，单母线系统中，作为接受和分配电能之用，属于新一代小型化城乡电网设备，具有小型化、结构合理、安全可靠、运行操作简单等特点，满足电力市场及城网、农网改造、箱式变电站的需求。

结构说明

开关柜为金属封闭箱型固定结构，柜体由C型材和G型材，经过多种连接件组装而成。柜体分为四个小室，即母线室、断路器室、仪表室、电缆室。部件加工应用数控冲床、数控折弯机及数控加工中心等先进设备制造，形位尺寸精度高，制造快捷准确，便于不同方案的灵活组合，可满足客户不同要求。

主要特点

· 柜体结构采用组装式，无须焊接，具有较高的机械强度，优美的外观；
· 柜体后部上方采用GN30-12旋转隔离开关、下隔离采用GN19-12C隔离开关，具有按程序操作的可靠的机械
· 联锁装置，为操作人员与设备提供可靠的安全性保护；
· 柜体为空气绝缘，可配装机构一体化的真空断路器：固定式VS1-12(ZN63A)、VD4-12等断路器；
· 主开关、隔离开关及柜门之间均采用强制性机械闭锁方式，产品满足“五防”功能要求；
· 电缆接线端头距地空间大，便于电缆的制作安装和检测维护；
· 外壳防护等级为IP2X；
· 材质采用镀锌板制作。

柜体尺寸
